JavaFX Chart

圖表 (Chart) 常運用於試算表如Microsoft Excel、Mac Numbers、Apache OpenOffice Calc等辦公室軟體，透過圖表讓資料以更簡單明瞭的方式呈現。Java Swing並沒有提供圖表的類別，因此若需使用圖表，只能自行開發或使用Third-Party軟體廠商所提供的API套件。此外，圖表亦常與商業智慧 (Business Intelligence) 搭配，透過商業智慧軟體與資料庫或資料倉儲整合，提供向下分析與互動功能的動態圖表，根據指標在特定期間的變化，以動態的方式呈現資訊，使圖表產生更多樣化的呈現，常見的商業智慧軟體有SAP BusinessObjects、SAS Business Intelligence、Oracle Business Intelligence、IBM Cognos、MicroStrategy等，下圖為商業智慧之示範：

有鑑於圖表的重要性，因此JavaFX內建圖表，包括圓形圖、區域圖、長條圖、折線圖、散佈圖、泡泡圖、堆疊區域圖與堆疊長條圖等，分別由以下類別建立：

• 圓形圖：javafx.scene.chart.PieChart類別。
• 區域圖：javafx.scene.chart.AreaChart類別。
• 長條圖：javafx.scene.chart.BarChart類別。
• 泡泡圖：javafx.scene.chart.BubbleChart類別。
• 折線圖：javafx.scene.chart.LineChart類別。
• 散佈圖：javafx.scene.chart.ScatterChart類別。
• 堆疊區域圖：javafx.scene.chart.StackedAreaChart類別。
• 堆疊長條圖：javafx.scene.chart.StackedBarChart類別。

除了PieChart類別之外，其餘類別皆繼承自XYChart抽象類別，主要原因是此類型的圖表皆以XY座標軸 (橫軸與縱軸) 描述資料，由於皆繼承自XYChart抽象類別，因此其處理方式均十分類似。

PieChart類別與繼承自XYChart抽象類別的圖表類別之最大差別在於，前者僅以PieChart.Data類別設定各扇形區域的資料，而後者則是先以XYChart.Series類別設定各數列，再以XYChart.Data類別設定各數列的資料，因此可允許多個數列資料在同一圖表中。

此外，PieChart類別與XYChart抽象類別繼承自Chart抽象類別，為JavaFX圖表的基礎類別。Chart抽象類別分別定義以下的屬性值：

• animated：當資料改變時，是否以動態的方式顯示圖表。
• legend：圖表圖例 (Legend)。
• legendSide：圖表圖例的置放位置。
• legendVisible：是否顯示圖表圖例。
• title：圖表標題 (Title)。
• titleSide：圖表標題的置放位置。

為描述XY座標軸的類型，分別由CategoryAxis與NumberAxis類別以文字與數值做為座標軸的資料：

• 類別座標軸：javafx.scene.chart.CategoryAxis類別。
• 數值座標軸：javafx.scene.chart.NumberAxis類別。

除了上述類別之外，JavaFX並提供各類別對應的Builder類別，透過Builder類別可精簡程式長度：

• 圓形圖：javafx.scene.chart.PieChartBuilder類別。
• 區域圖：javafx.scene.chart.AreaChartBuilder類別。
• 長條圖：javafx.scene.chart.BarChartBuilder類別。
• 泡泡圖：javafx.scene.chart.BubbleChartBuilder類別。
• 折線圖：javafx.scene.chart.LineChartBuilder類別。
• 散佈圖：javafx.scene.chart.ScatterChartBuilder類別。
• 堆疊區域圖：javafx.scene.chart.StackedAreaChartBuilder類別。
• 堆疊長條圖：javafx.scene.chart.StackedBarChartBuilder類別。

圓形圖 (Pie Chart) 又稱為圓餅圖，圓形圖將圖表劃分成幾個不同比例的扇形區域 (Slice)，藉以描述量、頻率或百分比之間的相對關係，在圓形圖中，每個扇形區域的面積大小代表數量的比例，由於圓形圖以面積取代長度表達相對關係，反而加大了對各數據比較的難度，因此若需要進行數據比較，建議使用折線圖或長條圖。下圖為圓形圖之示範：

區域圖 (Area Chart) 用以強調一段時間的變動程度，例如可使用區域圖繪製代表一段時間內利潤的資料，強調利潤總和。區域圖也可藉由顯示繪製值的總和，顯示部分與整體的關係。下圖為區域圖之向下分析示範：

向下分析 (Drill-Down Analysis) 是商業智慧一個特殊的功能，將資料或數個圖表建立主從 (Master-Detail) 關聯，當點選主要圖表資料時，則顯示其對應的次要圖表資料。

長條圖 (Bar Chart) 用以顯示一段時間內資料的變更或比較不同項目間的差異，長條圖又可分為水平長條圖與垂直長條圖。但與區域圖不同的是，長條圖須同時以CategoryAxis與NumberAxis類別設定座標軸的類型，若以CategoryAxis設定水平座標軸 (則為類別)、NumberAxis設定垂直座標軸 (則為數值)，則為垂直長條圖；反之，若以NumberAxis設定水平座標軸 (則為數值)、CategoryAxis設定垂直座標軸 (則為類別)，則為水平長條圖，在開發長條圖時須特別注意。下圖為長條圖之向下分析示範：

折線圖 (Line Chart) 用以顯示一段時間內的連續資料，且根據一般的比例進行設定，因此適合顯示相等間隔內資料的趨勢，在折線圖中，類別資料沿著水平座標軸均勻分散，所有資料沿著垂直座標軸均勻分散。下圖為折線圖之向下分析示範：

散佈圖 (Scatter Chart) 與折線圖十分類似，同樣用以顯示一段時間內的連續資料，且根據一般的比例進行設定，因此適合顯示相等間隔內資料的趨勢。兩者的差別在於，在散佈圖中，其水平與垂直座標軸均為數值資料，水平與垂直的交會為單一座標點，座標點依據資料會平均或不平均的分佈在散佈圖上。下圖為散佈圖之示範：

泡泡圖 (Bubble Chart) 為散佈圖的變化，泡泡圖常用以顯示財務資料，座標點以泡泡呈現，不同的泡泡大小用以強調數值的大小。與散佈圖不同的是，為處理泡泡的大小，因此需以XYChart.Data類別分別設定X座標軸資料、Y座標軸資料與泡泡的大小。下圖為泡泡圖之示範：

堆疊區域圖 (Stacked Area Chart) 類似於區域圖，不同的是，堆疊區域圖在資料數列上堆疊兩個以上的資料數列，而且Y座標軸資料為個類別資料的加總。下圖為堆疊區域圖之向下分析示範：

堆疊長條圖 (Stacked Bar Chart) 類似於長條圖，不同的是，堆疊長條圖在資料數列上堆疊兩個以上的資料數列。下圖為堆疊長條圖之向下分析示範：

除了以類別處理之外，亦可使用CSS設定圖表樣式，其中較特殊的是長條圖，可使用圖像代替原有的長條樣式：

【參考資料】

[1] 黃嘉輝，深入研究JavaFX 2。

[2] 黃嘉輝，深入研究Java Swing。

[3] Java Official Web Site：http://www.oracle.com/technetwork/java/index.html

[4] JavaFX：http://www.oracle.com/technetwork/java/javafx

[5] JavaFX 2.2 API Specification.

[6] Java Platform, Standard Edition 7 API Specification.

© Chia-Hui Huang

JavaFX Flow Pane

Flow Pane

Flow Pane的類別為javafx.scene.layout.FlowPane，類似於Java AWT的Flow Layout。

Flow Pane依其配置方向 (Orientation)，分為水平與垂直兩種方式，如同其名稱Flow (流動) 一般。

以水平方向為例，Flow Pane將物件依序由左至右、由上至下配置，當物件配置超過容器寬度，則超過一列 (Row) 時，會依序自下一列開始配置。

以垂直方向為例，Flow Pane將物件依序由上至下、由左至右配置，當物件配置超過容器高度，則超過一行 (Column) 時，會依序自下一行開始配置。其預設配置方向為水平方向。

FlowPane類別的建構函式為：

  public FlowPane()

  public FlowPane(Orientation orientation)

  public FlowPane(double hgap, double vgap)

  public FlowPane(Orientation orientation, double hgap, double vgap)

其中參數hgap與vgap分別設定物件間的水平與垂直間距，單位為像素。參數orientation設定Flow Pane的配置方向，為以下的常數值：

• Orientation.HORIZONTAL：水平方向。
• Orientation.VERTICAL：垂直方向。

請參考以下範例，示範如何以Flow Pane配置按鈕物件，首先以setHgap()與setVgap()方法分別設定Flow Pane中物件間的水平與垂直間距為5單位像素，接著以add()方法將按鈕物件加至Flow Pane之中，Flow Pane會將物件以預設的方式由左至右依序配置，當物件超過一列之配置時，會依序自下一列開始配置。

// 設定Button物件 Button button1 = new Button("OK"); Button button2 = new Button("Cancel"); Button button3 = new Button("Yes"); Button button4 = new Button("No"); // 設定FlowPane FlowPane flowpane = new FlowPane(); // 設定FlowPane中物件間的水平間距 flowpane.setHgap(5); // 設定FlowPane中物件間的垂直間距 flowpane.setVgap(5); // 將Button物件加至FlowPane之中 flowpane.getChildren().add(button1); flowpane.getChildren().add(button2); flowpane.getChildren().add(button3); flowpane.getChildren().add(button4); ...

【執行結果】

除了FlowPane類別之外，JavaFX並提供FlowPaneBuilder類別配置物件，與FlowPane類別一樣，FlowPaneBuilder類別依其配置方向，分為水平與垂直兩種方式，其預設配置方向為水平方向。以FlowPaneBuilder類別配置物件的程式架構如下，首先以create()方法建立FlowPaneBuilder的實體 (Instance)，最後再以build()方法以FlowPaneBuilder物件建立Flow Pane的實體，其間以alignment()、hgap()、vgap()、orientation()等方法分別設定物件的水平與垂直對齊方式、物件間的水平與垂直間距、配置方向等，再以children()方法將物件置於Flow Pane區域中：

FlowPane flowpane = FlowPaneBuilder.create()   .alignment(...)   .hgap(...)   .vgap(...)   .orientation(...)   .children(...)   .build()

請參考以下範例。

// 設定ImageView物件 ImageView images[] = new ImageView[9]; for (int i=0; i<9; i++) {   // 讀取Java Archive檔案內的圖像檔案   images[i] = new ImageView(new Image(     FlowPaneDemo.class.getResourceAsStream(     "images/Icon0"+i+".png"))); } // 建立SceneBuilder的實體（Instance） Scene scene = SceneBuilder.create()   .width(220)   .height(220)   .root(     // 建立FlowPaneBuilder的實體（Instance）     FlowPaneBuilder.create()       .alignment(Pos.CENTER)       .hgap(5)       .vgap(5)       .orientation(Orientation.VERTICAL)       .padding(new Insets(5, 0, 5, 0))       .children(images)       .build()   )   .build(); ...

【參考資料】

[1] 黃嘉輝，深入研究JavaFX 2。

[2] 黃嘉輝，深入研究Java Swing。

[3] Java Official Web Site：http://www.oracle.com/technetwork/java/index.html

[4] JavaFX：http://www.oracle.com/technetwork/java/javafx

[5] JavaFX 2.2 API Specification.

[6] Java Platform, Standard Edition 7 API Specification.

© Chia-Hui Huang

JavaFX FreeCell

新接龍（FreeCell）是一個典型的撲克牌遊戲，最早可追溯至1945年由斯堪納維亞人（Scandinavian）所創的遊戲，稱為Napoleon in St. Helena。1960年代由C. L. Baker所設計的撲克牌遊戲，俗稱Baker's Game，可謂新接龍的最早雛型。此外，在Microsoft Windows作業系統中另有接龍與連環新接龍遊戲（Klondike、Solitaire、Patience）。

遊戲的玩法與策略如下：

• 遊戲首先將52張撲克牌分別置於8個直行，其中4個直行有7張撲克牌，其餘4個直行則有6張撲克牌，每張撲克牌皆正面朝上。另外尚有4個暫存區與4個收牌區，分別在左右兩側。遊戲之目的是將所有撲克牌依順序由A到K且相同花色一疊移至收牌區。
• 將撲克牌移至某一直行時，其順序必須由大到小且需不同的花色間隔排列。
• 將撲克牌移至收牌區時，必須以相同花色，依順序由A到K移動。
• 某直行最上面的撲克牌可移至暫存區、另一直行最上面或收牌區等位置，但需依規則2與3移動。
• 暫存區中的撲克牌可移至某直行的最上面或收牌區等位置，但需依規則2與3移動。

此次以JavaFX 2設計FreeCell，並以Microsoft Windows的FreeCell為範本。

Example: Link

© Chia-Hui Huang

Google雲端硬碟

Google雲端硬碟 (Google Drive) 是Google於2012年4月24日提供的一項線上同步儲存服務，原名Google Docs雲端文件，初期提供線上建立文件、試算表、簡報、繪圖、表單等功能，之後Google將Google Docs雲端文件整合至Google雲端硬碟之中。Google雲端硬碟提供類似Dropbox的雲端目錄管理，在Google Drive中稱為Folder Location，可同步上傳個人電腦中的檔案至Google雲端硬碟之中。

Google雲端硬碟提供以下之功能：

• 線上建立文件：線上建立文件可執行所有編輯文件的基本操作，包括變更字型、建立表格、插入公式、插入圖片、項目符號清單、按欄位排序等功能。除了線上建立文件之外，亦可上載現有的文件檔案，並轉換成Google雲端檔案格式，Google雲端硬碟支援如DOC、DOCX、XLS、XLSX、PPT、PPTX、CSV、RTF、ODT、ODS等常見的檔案格式。
• 即時共用與合作：可自由選擇存取文件的使用者，只要輸入欲共用文件使用者的電子郵件，並傳送邀請則完成共用，被邀請進行編輯或檢視的使用者只要登入Google，則可馬上存取共用的文件、試算表或簡報。此外，並提供與其他使用者即時進行編輯及簡報的功能，可讓多人同時檢視與進行編輯，共用的文件、試算表或簡報會出現在交談視窗中，文件修訂版本並顯示進行變更的使用者、內容與時間，每個加入共用簡報的使用者都能夠自動跟隨簡報者的步調檢視簡報。
• 安全儲存與組織文件：Google雲端硬碟提供自動儲存功能，不必擔心硬碟當機或電力中斷等問題。此外，無需下載任何檔案，則可從任何設有網路連線和標準瀏覽器存取文件、試算表或簡報，並可將文件、試算表和簡報以DOC、DOCX、XLS、XLSX、PPT、PPTX、CSV、ODS、ODT、PDF、RTF和HTML等格式儲存或匯出副本至電腦上。
• 支援離線功能：Google雲端硬碟提供離線功能，在沒有網際網路的情況之下，仍可檢視與編輯Google文件，離線功能除支援一般的桌上型電腦之外，並支援Apple iOS與Android的平板電腦和智慧型手機。
• 支援平板電腦與智慧型手機：Google雲端硬碟除了支援一般電腦之外，並支援Apple iOS與Android的平板電腦與智慧型手機，可讓使用者隨時透過行動裝置取得Google雲端硬碟的相關文件。

Google雲端硬碟的檔案大小限制分別如下：

• 文件：上限為1,024,000個字元，上載的文件檔案經轉換成Google文件格式之後，其檔案大小不能超過2 MB。
• 試算表：上限為40萬個儲存格，每張工作表最多為256欄，上載的試算表檔案經轉換成Google試算表格式之後，其檔案大小不能超過20 MB，每張工作表的儲存格上限為40萬個及256欄。
• 簡報：上限為50 MB，相當於200張投影片，上載的簡報檔案經轉換成Google簡報格式之後，其檔案大小不能超過50 MB。
• 其他：目前系統不支援大型檔案，所上載的檔案全部總計可佔用5 GB空間。

欲使用Google雲端硬碟，首先需註冊Google帳號，此帳號可自https://accounts.google.com申請，Google網站採單一帳號登入方式，一經登入則可使用Google所提供的雲端服務，如Gmail、Google雲端硬碟、Google協作平台、Google+、Google Play、Google網上論壇、Blogger等，如下圖所示。

待登入Google之後，在Google首頁的上方會顯示雲端服務選單，如下圖所示。

點選「雲端硬碟」選項，則可進入Google雲端硬碟。

Google雲端硬碟的首頁分成兩部份，左側為導覽面板，中間為瀏覽文件清單，茲分別說明如下。

導覽面板

導覽面板類似於Microsoft Windows檔案總管或Mac OS X Finder，用以瀏覽檔案、文件、資料夾等，分別包括以下項目：

• 我的雲端硬碟：顯示使用者在Google雲端硬碟中建立、同步處理或上傳的所有檔案、文件、自訂資料夾等，並可設定將「我的雲端硬碟」與電腦的「Google雲端硬碟資料夾」同步。點選「我的雲端硬碟」或自訂資料夾，則會於中間的瀏覽文件清單畫面中顯示所有檔案與資料夾，包括標題、擁有者與上次修改日期等。
• 與我共用：顯示其他使用者所共用的檔案、文件與資料夾，依最後修改日期排序，並列出其他使用者最後一次儲存項目的時間、檔案或資料夾的擁有者，若所共用的檔案尚未查閱，則將以粗體顯示。欲同步處理「與我共用」中的檔案，可將檔案移至「我的雲端硬碟」中進行同步。「與我共用」中的檔案並不包含以郵寄共用的檔案、設為「擁有連結的使用者」或「公開」的檔案。
• 星號標記：僅顯示標註星號的項目。
• 活動：顯示最近編輯的所有檔案，包括所建立、共用或曾以網址連結開啟的所有項目，以此查看即時更新及瞭解與其他使用者所修改的內容。
• 離線：顯示離線的項目，其中檔案與資料夾的名稱之後會附加「離線項目」。
• 所有項目：顯示所有的項目，包括首頁中隱藏的項目，但不包括「垃圾桶」中的項目。
• 垃圾桶：顯示已刪除的項目。

瀏覽文件清單

瀏覽文件清單位於Google雲端硬碟的中間部份，用以瀏覽檔案、文件與資料夾，可使用右上方的「排序依據」選項，依上次編輯的項目、上次修改時間、上次開啟的項目、標題及配額使用量等選項排序。瀏覽文件清單提供兩種顯示模式，分別為清單與格狀模式，其切換按鈕位於畫面右上方。

點選左側的清單按鈕，文件會以清單的方式顯示文件的詳細資料，包括標題、擁有者與上次修改日期等資訊。

點選右側的格狀按鈕，文件則以格狀方式，依序由左至右、由上而下顯示檔案、文件與資料夾，此外，若為Google雲端文件、Google雲端試算表、Google雲端簡報或PDF格式等檔案，則會以預覽的方式顯示。

【參考資料】

[1] 雲端硬碟線上說明：https://support.google.com/drive/?hl=zh_TW。
[2] 黃嘉輝，工作就該如此有效率！Google雲端應用軟體，上奇科技，July 2013。

© Chia-Hui Huang

JavaFX Anchor Pane

Anchor Pane

Anchor Pane的類別為javafx.scene.layout.AnchorPane，類似於Java Swing的Spring Layout。

Java Swing的Spring Layout定義物件間其水平或垂直邊緣（Edge）間的距離，以此距離及物件的長寬定義各物件的位置。

Anchor Pane則如同其名稱Anchor（錨）一般，含有定位之意，並以下列方法設定Anchor Pane各區域與物件間之距離：

• setTopAnchor()：設定Anchor Pane區域上方與物件上方之距離。
• setBottomAnchor()：設定Anchor Pane區域下方與物件下方之距離。
• setLeftAnchor()：設定Anchor Pane區域左方與物件左方之距離。
• setRightAnchor()：設定Anchor Pane區域右方與物件右方之距離。

此距離依序稱為topAnchor、bottomAnchor、leftAnchor與rightAnchor，藉此將物件定位於上、下、左、右四個區域之中，不論視窗或Java Applet的大小如何改變，其所配置的物件均定位於所指定的區域中，不會改變其位置。

為說明上述方法與定位間之關係，請參考下圖之示範。

以物件1為例，分別以setTopAnchor()與setLeftAnchor()方法設定Anchor Pane區域上方與物件上方之距離（topAnchor）及區域左方與物件左方之距離（leftAnchor），因此物件1將會定位於左上方之區域中。

以物件2為例，分別以setBottomAnchor()與setRightAnchor()方法設定Anchor Pane區域下方與物件下方之距離（bottomAnchor）及區域右方與物件右方之距離（rightAnchor），因此物件2將會定位於右下方之區域中。

請參考以下範例：

// 設定Button物件 Button button1 = new Button("Top-Left"); button1.setPrefSize(100,20); Button button2 = new Button("Bottom-Left"); button2.setPrefSize(100,20); Button button3 = new Button("Top-Right"); button3.setPrefSize(100,20); Button button4 = new Button("Bottom-Right"); button4.setPrefSize(100,20); // 設定AnchorPane AnchorPane anchorpane = new AnchorPane(); // 設定Anchor Pane區域上方與Button物件上方之距離 anchorpane.setTopAnchor(button1, 10.0); // 設定Anchor Pane區域左方與Button物件左方之距離 anchorpane.setLeftAnchor(button1, 10.0); // 設定Anchor Pane區域下方與Button物件下方之距離 anchorpane.setBottomAnchor(button2, 10.0); // 設定Anchor Pane區域左方與Button物件左方之距離 anchorpane.setLeftAnchor(button2, 10.0); // 設定Anchor Pane區域上方與Button物件上方之距離 anchorpane.setTopAnchor(button3, 10.0); // 設定Anchor Pane區域右方與Button物件右方之距離 anchorpane.setRightAnchor(button3, 10.0); // 設定Anchor Pane區域下方與Button物件下方之距離 anchorpane.setBottomAnchor(button4, 10.0); // 設定Anchor Pane區域右方與Button物件右方之距離 anchorpane.setRightAnchor(button4, 10.0); // 將所有Button物件加至AnchorPane之中 anchorpane.getChildren().addAll(button1, button2, button3, button4); ...

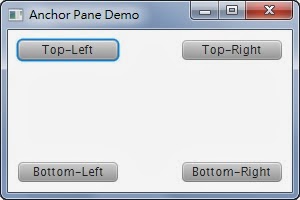

【執行結果】

除了AnchorPane類別之外，JavaFX並提供AnchorPaneBuilder類別配置物件，以AnchorPaneBuilder類別配置物件的程式架構如下，首先以create()方法建立AnchorPaneBuilder的實體 (Instance)，中間以children()方法將物件置於Anchor Pane區域中，最後再以build()方法以AnchorPaneBuilder物件建立Anchor Pane的實體：

AnchorPane anchorpane = AnchorPaneBuilder.create()   .children(...)   .build();

請參考以下範例：

/ 以AnchorPaneBuilder建立AnchorPane AnchorPane anchorpane = AnchorPaneBuilder.create()   .children(button1, button2, button3, button4)   .build(); // 設定Anchor Pane區域上方與Button物件上方之距離 anchorpane.setTopAnchor(button1, 10.0); // 設定Anchor Pane區域左方與Button物件左方之距離 anchorpane.setLeftAnchor(button1, 10.0); // 設定Anchor Pane區域下方與Button物件下方之距離 anchorpane.setBottomAnchor(button2, 10.0); // 設定Anchor Pane區域左方與Button物件左方之距離 anchorpane.setLeftAnchor(button2, 10.0); // 設定Anchor Pane區域上方與Button物件上方之距離 anchorpane.setTopAnchor(button3, 10.0); // 設定Anchor Pane區域右方與Button物件右方之距離 anchorpane.setRightAnchor(button3, 10.0); // 設定Anchor Pane區域下方與Button物件下方之距離 anchorpane.setBottomAnchor(button4, 10.0); // 設定Anchor Pane區域右方與Button物件右方之距離 anchorpane.setRightAnchor(button4, 10.0); ...

【參考資料】

[1] 黃嘉輝，深入研究JavaFX 2。

[2] 黃嘉輝，深入研究Java Swing。

[3] Java Official Web Site：http://www.oracle.com/technetwork/java/index.html

[4] JavaFX：http://www.oracle.com/technetwork/java/javafx

[5] JavaFX 2.2 API Specification.

[6] Java Platform, Standard Edition 7 API Specification.

© Chia-Hui Huang

JavaFX Border Pane

一般應用程式在處理物件配置的方式上，通常是以絕對座標定義其物件位置，以Microsoft Visual Basic為例，由於不需考慮跨平臺的差異性，因此各物件通常是以絕對座標定義其物件位置。由於Java需考慮各作業系統在定義座標系統的差異以及跨平臺的考量，因此在處理物件位置上，是以相對位置的方式處理，在Java AWT與Java Swing中稱為Layout Manager (配置管理員)，而在JavaFX則稱為Layout Pane (配置窗格或配置面板)。

Java AWT與Java Swing分別提供以下之Layout Manager類別：

• java.awt.BorderLayout
• java.awt.CardLayout
• java.awt.FlowLayout
• java.awt.GridBagLayout
• java.awt.GridLayout
• javax.swing.BoxLayout
• javax.swing.GroupLayout
• javax.swing.OverlayLayout
• javax.swing.SpringLayout

JavaFX類似於Java AWT與Java Swing，提供以下之Layout Pane類別，均繼承自javafx.scene.layout.Pane類別：

• javafx.scene.layout.AnchorPane
• javafx.scene.layout.BorderPane
• javafx.scene.layout.FlowPane
• javafx.scene.layout.GridPane
• javafx.scene.layout.HBox
• javafx.scene.layout.StackPane
• javafx.scene.layout.TilePane
• javafx.scene.layout.VBox

JavaFX與Java Swing最大的不同在於，JavaFX提供Layout Pane Builder，透過Builder類別可精簡程式，以下為Layout Pane Builder之相關類別：

• javafx.scene.layout.AnchorPaneBuilder
• javafx.scene.layout.BorderPaneBuilder
• javafx.scene.layout.FlowPaneBuilder
• javafx.scene.layout.GridPaneBuilder
• javafx.scene.layout.HBoxBuilder
• javafx.scene.layout.StackPaneBuilder
• javafx.scene.layout.TilePaneBuilder
• javafx.scene.layout.VBoxBuilder

Border Pane

Border Pane的類別為javafx.scene.layout.BorderPane，類似於Java AWT的Border Layout。

如同其名稱Border (邊界) 一般，Java AWT的Border Layout將容器分為東、南、西、北及中央五個區域，而JavaFX的Border Pane則將容器分為上、下、左、右及中央五個區域，每一區域只能置放一個物件，雖然名稱不同，但其相對位置是一樣的。

JavaFX的Border Pane則是以下列「方法」將物件置於Border Pane的上、下、左、右及中央五個區域之中：

• setTop()
• setBottom()
• setLeft()
• setRight()
• setCenter()

此外，Java AWT的Border Layout所配置的物件大小會因視窗或Java Applet大小的改變而有所變更，但JavaFX的Border Pane，則不論視窗或Java Applet的大小如何改變，其所配置的物件大小均維持不變。

請參考以下範例：

// 設定Button物件 Button button1 = new Button("Top"); Button button2 = new Button("Bottom"); Button button3 = new Button("Left"); Button button4 = new Button("Right"); Button button5 = new Button("Center"); // 設定BorderPane BorderPane borderpane = new BorderPane(); // 將Button物件置於BorderPane的上方區域 borderpane.setTop(button1); // 將Button物件置於BorderPane的下方區域 borderpane.setBottom(button2); // 將Button物件置於BorderPane的左方區域 borderpane.setLeft(button3); // 將Button物件置於BorderPane的右方區域 borderpane.setRight(button4); // 將Button物件置於BorderPane的中央區域 borderpane.setCenter(button5); // 設定BorderPane的對齊方式為水平與垂直方向均靠中央對齊 borderpane.setAlignment(button1, Pos.CENTER); borderpane.setAlignment(button2, Pos.CENTER); borderpane.setAlignment(button3, Pos.CENTER); borderpane.setAlignment(button4, Pos.CENTER); borderpane.setAlignment(button5, Pos.CENTER); // 設定Scene的Layout Pane為BorderPane Scene scene = new Scene(borderpane); // 設定Stage的標題 primaryStage.setTitle("Border Pane Demo"); // 設定Stage的寬度 primaryStage.setWidth(250); // 設定Stage的高度 primaryStage.setHeight(250); primaryStage.setScene(scene); primaryStage.setResizable(true); // 顯示Stage primaryStage.show(); ...

【執行結果】

除了BorderPane類別之外，JavaFX並提供BorderPaneBuilder類別配置物件，以BorderPaneBuilder配置物件的程式架構如下，首先以create()方法建立BorderPaneBuilder的實體 (Instance)，最後再以build()方法以BorderPaneBuilder物件建立Border Pane的實體，其間以top(), bottom(), left(), right(), center()等方法將物件置於Border Pane各區域中，各方法可為任意順序或省略：

BorderPane borderpane = BorderPaneBuilder.create()   .top(...)   .bottom(...)   .left(...)   .right(...)   .center(...)   .build();

請參考以下範例：

// 設定ImageView物件 ImageView images[] = new ImageView[5]; for (int i=0; i<5; i++) {   // 讀取Java Archive檔案內的圖像檔案   images[i] = new ImageView(new Image(     BorderPaneDemo.class.getResourceAsStream(     "images/Icon0"+i+".png"))); } // 建立SceneBuilder的實體 (Instance) Scene scene = SceneBuilder.create()   .width(250)   .height(250)   .root(     // 建立BorderPaneBuilder的實體 (Instance)     BorderPaneBuilder.create()       // 將ImageView物件置於BorderPane各區域中       .top(images[0])       .bottom(images[1])       .left(images[2])       .right(images[3])       .center(images[4])       // 以BorderPaneBuilder物件建立Border Pane的實體 (Instance)       .build()   )   .build(); // 設定Stage的標題 primaryStage.setTitle("Border Pane Demo"); primaryStage.setScene(scene); primaryStage.setResizable(true); // 顯示Stage primaryStage.show(); ...

【執行結果】

【參考資料】

[1] 黃嘉輝，深入研究JavaFX 2。

[2] 黃嘉輝，深入研究Java Swing。

[3] Java Official Web Site：http://www.oracle.com/technetwork/java/index.html

[4] JavaFX：http://www.oracle.com/technetwork/java/javafx

[5] JavaFX 2.2 API Specification.

[6] Java Platform, Standard Edition 7 API Specification.

© Chia-Hui Huang

JavaFX與SWT

除了Java Swing之外，JavaFX亦可與SWT (Standard Widget Toolkit) 互通，SWT最初是由IBM開發的一套類似於Java AWT與Java Swing的API套件，現已整合至Eclipse開發環境之中。

JavaFX與SWT彼此之間透過javafx.embed.swt.FXCanvas類別所建立的JavaFX Canvas處理，以便在SWT程式中使用JavaFX類別，FXCanvas類別繼承自SWT的Canvas類別，因此JavaFX Canvas可視為畫布 (Canvas) ，用以配置JavaFX物件。

以下範例示範在以SWT中以FXCanvas類別建立JavaFX Canvas並配置JavaFX物件，其中以Button類別建立圖像按鈕：

// JavaFX API import javafx.application.Application; import javafx.scene.Scene; import javafx.scene.Scene; import javafx.embed.swt.FXCanvas; import javafx.scene.control.Button; import javafx.scene.control.ContentDisplay; import javafx.scene.image.Image; import javafx.scene.image.ImageView; import javafx.event.ActionEvent; import javafx.event.EventHandler; import javafx.scene.Group; // SWT API import org.eclipse.swt.SWT; import org.eclipse.swt.widgets.Shell; import org.eclipse.swt.widgets.Display; import org.eclipse.swt.widgets.Event; import org.eclipse.swt.widgets.Listener; import org.eclipse.swt.graphics.Point; import org.eclipse.swt.layout.RowLayout; /**  *  * @author Leo Huang  */ public class SWTDemo {   public static void main(String[] args) {     final org.eclipse.swt.widgets.Display display =       new org.eclipse.swt.widgets.Display();     final org.eclipse.swt.widgets.Shell shell =       new org.eclipse.swt.widgets.Shell(display);     final org.eclipse.swt.layout.RowLayout layout =       new org.eclipse.swt.layout.RowLayout();     shell.setLayout(layout);         // Create SWT button     final org.eclipse.swt.widgets.Button swtButton =       new org.eclipse.swt.widgets.Button(shell, SWT.PUSH);     swtButton.setText("SWT Button");     swtButton.addListener(SWT.Selection, new Listener() {       public void handleEvent(Event event) {         swtButton.setText("SWT Event");         shell.layout();       }     });     // Create FXCanvas     final FXCanvas fxCanvas = new FXCanvas(shell, SWT.NONE) {       public Point computeSize(int wHint, int hHint, boolean changed) {         getScene().getWindow().sizeToScene();         int width = (int) getScene().getWidth();         int height = (int) getScene().getHeight();         return new Point(width, height);       }     };     // Create JavaFX button     final Button jfxButton = new Button();     jfxButton.setText("JavaFX Button");     jfxButton.setGraphic(new ImageView(new Image(       SWTDemo.class.getResourceAsStream("images/dukeswing.gif"))));     jfxButton.setContentDisplay(ContentDisplay.TOP);     jfxButton.setPrefWidth(100);     jfxButton.setOnAction(new EventHandler<ActionEvent>() {       public void handle(ActionEvent event) {         jfxButton.setText("JavaFX Event");         shell.layout();       }     });     Group root = new Group();     root.getChildren().add(jfxButton);     Scene scene = new Scene(root);     fxCanvas.setScene(scene);         shell.pack();     shell.setSize(200, 200);     shell.open();     while (!shell.isDisposed()) {       if (!display.readAndDispatch()) {         display.sleep();       }     }     display.dispose();    } }

【執行結果】

【參考資料】

[1] 黃嘉輝，深入研究JavaFX 2。

[2] 黃嘉輝，深入研究Java Swing。

[3] Java Official Web Site：http://www.oracle.com/technetwork/java/index.html

[4] JavaFX：http://www.oracle.com/technetwork/java/javafx

[5] JavaFX 2.2 API Specification.

[6] Java Platform, Standard Edition 7 API Specification.

© Chia-Hui Huang
