Oracle為加速JavaFX圖形介面的開發，推出JavaFX Scene Builder，目前版本為1.1，如同NetBeans與JBuilder IDE一般，藉由拖曳的方式配置物件，待完成配置之後，並儲存成FXML格式檔案，此檔案以XML描述物件配置，再交由JavaFX程式處理，因此可減少直接以JavaFX撰寫配置物件程式的困難度。

FXML類似於Java S.E. 5.0新增的Synth Look and Feel，其最大特色在於以XML描述物件配置與樣式，JavaFX程式在執行階段只需讀取此FXML檔案，則可設定JavaFX的物件配置，且配置或樣式改變，也僅需修改FXML檔案，不需修改JavaFX程式。JavaFX Scene Builder具有以下特色：

以拖曳的方式配置物件。
以所見即所得（What You See is What You Get）的方式編輯物件配置。
與NetBeans IDE、Eclipse、IntelliJ IDEA等緊密整合。
自動產生FXML程式碼。
支援CSS（Cascading Style Sheets Styling）設定物件樣式。
支援跨平臺如Microsoft Windows、Mac OS X、UNIX、Linux等作業系統。

JavaFX Scene Builder可自Oracle網站下載。以Microsoft Windows 7作業系統為例，其安裝步驟如下：

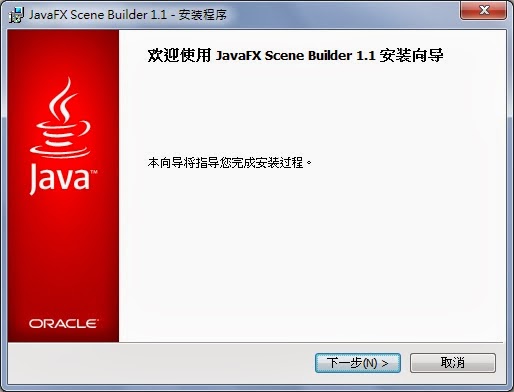

Step 1：下載檔案名為javafx_scenebuilder-1_1-windows.msi的JavaFX Scene Builder之後，直接執行安裝程式。以下為JavaFX Scene Builder的安裝說明，點選「下一步」按鈕：

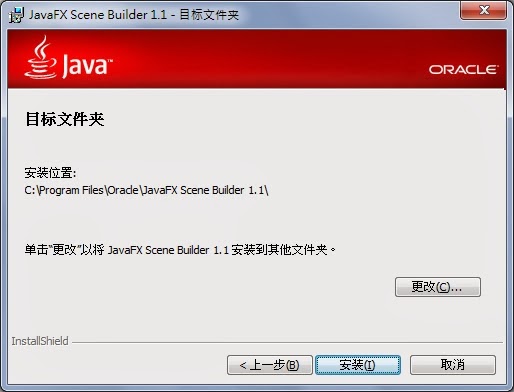

Step 2：接著選擇安裝JavaFX Scene Builder的目錄，預設目錄為C:\Program Files\Oracle\JavaFX Scene Builder 1.1\，點選「安裝」按鈕進行安裝程序：

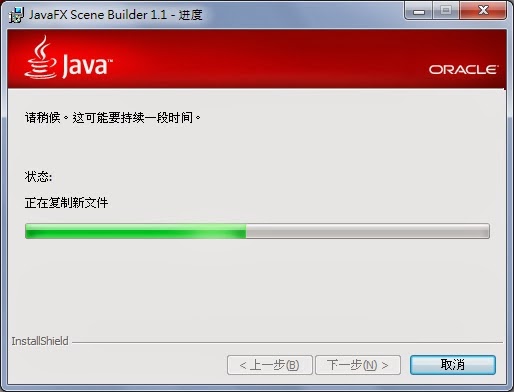

Step 3：安裝JavaFX Scene Builder所需檔案：

Step 4：安裝完成：

以JavaFX Scene Builder配置物件與建立FXML檔案的步驟如下：

Step 1：執行JavaFX Scene Builder，其中JavaFX Scene Builder包含以下之區域：

物件面板 (Library Panel)：位於JavaFX Scene Builder左上方，用以顯示JavaFX Scene Builder所有的JavaFX GUI物件，並分成Containers、Controls、Popup Controls、Menu Content、Miscellaneous、Shapes與Charts等類別。
階層面板 (Hierarchy Panel)：位於JavaFX Scene Builder左下方，用以顯示物件的樹狀階層關係。
內容面板 (Content Panel)：位於JavaFX Scene Builder中間區域，可藉由拖曳的方式自物件面板拖曳物件至內容面板以配置物件。
屬性面板 (Property Panel)：位於JavaFX Scene Builder右側，用以設定各物件的屬性。

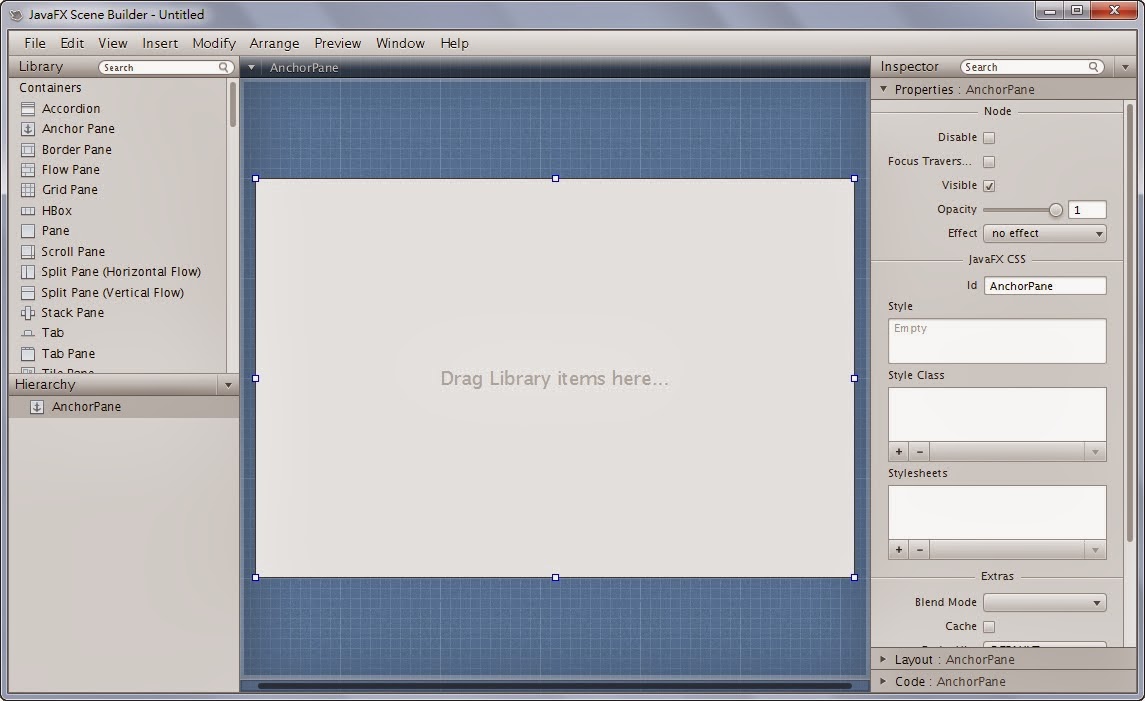

下圖JavaFX Scene Builder的開始畫面：

Step 2：點選「File」→「New」選單建立新檔，接著選擇物件如標籤，並拖曳至內容面板中，此時屬性面板將顯示標籤的所有屬性如標籤文字、字型、文字顏色、對齊方式等。接著依序以相同的方式拖曳物件至內容面板，此時階層面板將顯示所有物件的樹狀關係，其中最上層的容器為GridPane，如下圖所示：

Step 3：待完成物件配置之後，點選「File」→「Save」選單儲存為FXML檔案，其內容如下所示：

<?xml version="1.0" encoding="UTF-8"?>

<?import java.lang.*?>

<?import java.net.*?>

<?import javafx.geometry.*?>

<?import javafx.scene.control.*?>

<?import javafx.scene.layout.*?>

<?import javafx.scene.text.*?>

<GridPane alignment="CENTER" styleClass="root"

hgap="10.0" vgap="10.0"

xmlns:fx="http://javafx.com/fxml/1"

xmlns="http://javafx.com/javafx/2.2"

fx:controller="javafxapplication.JavaFXController">

</padding>

<Text id="welcome-text" text="Welcome to JavaFX"

GridPane.columnIndex="0" GridPane.columnSpan="2"

GridPane.rowIndex="0" />

<Label text="User Name:" GridPane.columnIndex="0"

GridPane.rowIndex="1" />

<Label text="Password:" GridPane.columnIndex="0"

GridPane.rowIndex="2" />

<PasswordField fx:id="passwordField"

GridPane.columnIndex="1" GridPane.rowIndex="2" />

<HBox alignment="BOTTOM_RIGHT" spacing="10.0"

GridPane.columnIndex="1" GridPane.rowIndex="4">

</HBox>

</GridPane>

接著將FXML檔案與JavaFX程式置於同一目錄，並以javafx.fxml.FXMLLoader類別的load()方法將FXML檔案的內容載入至JavaFX程式中，由於在JavaFX Scene Builder中設定最上層的容器為GridPane類別，因此載入FXML內容之後，需轉換為GridPane：

try {
// 載入FXML內容並轉換為GridPane
GridPane fxmlRoot = (GridPane) FXMLLoader.load(
getClass().getResource("JavaFXApplication.fxml"));

Scene scene = new Scene(fxmlRoot);

primaryStage.setTitle("JavaFX Hello World");

primaryStage.setScene(scene);

// Show Stage
primaryStage.show();
}
catch (IOException ex) {
System.out.println(ex.toString());
}
...

為避免因變更最上層容器而需要修改原JavaFX程式，因此亦可將載入FXML內容轉換為Parent抽象類別，如此不論最上層容器為何，均不需修改JavaFX程式：

try {
// 載入FXML內容並轉換為Parent
Parent fxmlRoot = FXMLLoader.load(
getClass().getResource("JavaFXApplication.fxml"));

Scene scene = new Scene(fxmlRoot);

primaryStage.setTitle("JavaFX Hello World");

primaryStage.setScene(scene);

// Show Stage
primaryStage.show();
}
catch (IOException ex) {
System.out.println(ex.toString());
}
...

由於FXML已處理所有的物件配置，因此JavaFX程式變得更為精簡。此外，FXML可搭配事件處理，首先建立一處理事件的Controller類別，並將此Controller類別與FXML檔案置於同一目錄，例如：

package javafxapplication;

import java.net.URL;
import java.util.ResourceBundle;
import javafx.event.ActionEvent;
import javafx.event.EventHandler;
import javafx.fxml.FXML;
import javafx.fxml.Initializable;
import javafx.scene.control.Button;

/**
* Controller class
*/
public class JavaFXController implements Initializable {

@FXML
Button button;

/**
* Initializes the controller class.
*/
@Override
public void initialize(URL location, ResourceBundle resources) {
if (button != null) {
button.setOnAction(new EventHandler<ActionEvent>() {
@Override public void handle(ActionEvent e) {
System.out.println("Hello World");
}
});
}
}
}

接著在JavaFX Scene Builder的屬性面板中，設定最上層容器的Controller類別為上述自定之類別，當點選物件如按鈕時，則以此自定的Controller類別處理物件的事件，如下圖所示：
