I Love Programming: JOGL Texture

在實心 (Solid) 物體的表面，可藉由貼圖將圖像貼至物體表面，此稱為Texture (紋理)。

圖像為一數位影像，因此貼圖其實是由一訊號取樣後之結果，此過程稱為重新取樣 (Re-sampling)。由於為取樣結果，因此會有兩種情況：一是放大取樣，則取樣點的間距較原先貼圖的取樣點間距小；二是縮小取樣，則取樣點的間距較原先貼圖的取樣點間距大。

常見的取樣方法有線性內插法 (Linear Interpolation)、雙線性內插法 (Bi-linear Interpolation)、三次多項式內插法 (Cubic Interpolation)、雙三次多項式內插法 (Bi-cubic Interpolation) 等。

由於貼圖為取樣結果，因此會產生貼圖前後變質的情況，稱為失真。為解決失真的問題，Lance Williams於1983年7月在Computer Graphics Vol. 17 No.3提出一篇名為"Pyramidal Parametrics"的論文，為失真提出解決方法，若事先將貼圖用各種大小的Filter處理，並建立不同的貼圖，則在貼圖縮小時，只要選擇適當的貼圖大小則可，這種方法稱為MIP Map，其中MIP為拉丁文multum in parvo的縮寫，為many things in a small place或much in little之意。

在JOGL中，以com.sun.opengl.util.texture套件處理Texure，其類別包括：

Texture：建立Texure物件。
TextureCoords：設定Texure矩形區域的座標，分別為區域的上、下、左、右座標。
TextureData：代表Texure的相關資料，如高度、寬度、Pixel格式、MIP Map等。
TextureIO：建立輸出入資料流，以自圖像檔案或資料流中載入至Texure物件、或自Texure物件寫入至記憶體資料流中。

以載入圖像為例，可由TextureIO類別的newTexture()方法自檔案或資料流中載入，其圖像格式可為：

TextureIO.DDS：Microsoft DirectDraw Surface (DDS) 格式。
TextureIO.GIF：Graphics Interchange Format (GIF) 格式。
TextureIO.JPG：Joint Photographic Experts Group (JPEG) 格式。
TextureIO.PNG：W3C Portable Network Graphics (PNG) 格式。
TextureIO.SGI：SGI格式。
TextureIO.SGI_RGB：SGI RGB格式。
TextureIO.TGA：Targa格式。
TextureIO.TIFF：Tag Image File Format (TIFF) 格式。

並可由Texture類別的setTexParameteri()方法設定其Wrap與Filter的方式。

載入圖像的程式架構：

com.sun.opengl.util.texture.Texture texture = null;

// Get current classloader
ClassLoader cl = this.getClass().getClassLoader();

try {
// 載入圖像檔案
  texture = TextureIO.newTexture(
cl.getResourceAsStream(filename), false, TextureIO.JPG);
// 設定Texture的參數
  texture.setTexParameteri(GL.GL_TEXTURE_WRAP_S, GL.GL_REPEAT);
  texture.setTexParameteri(GL.GL_TEXTURE_WRAP_T, GL.GL_REPEAT);
  texture.setTexParameteri(GL.GL_TEXTURE_MAG_FILTER, GL.GL_LINEAR);
  texture.setTexParameteri(GL.GL_TEXTURE_MIN_FILTER, GL.GL_LINEAR);
}
catch(Exception e) {...}

至於貼圖，則依序以Texture類別的enable()、bind()與disable()方法分別啟用、繫結與停止貼圖，所謂繫結 (Bind) 是將圖像貼至物體表面的過程，此過程依序以javax.media.opengl.GL類別的glNormal3f()、glTexCoord2f()與glVertex3f()方法設定物體表面的法線 (Normal)、Texture的座標與頂點 (Vertex)，藉由法線可決定表面向內或向外的方向性，藉由座標與頂點可繪製物體表面。

例如以下之程式代表貼圖至物體的正面 (Front View)：

// Texture貼圖
Texture cubeTexture;
...

// 啟用貼圖
cubeTexture.enable();
// 繫結貼圖
cubeTexture.bind();

gl.glBegin(GL.GL_QUADS);

// front
// 設定物體表面的法線
gl.glNormal3f(0.0f, 0.0f, 1.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f);
gl.glVertex3f(-30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 0.0f);
gl.glVertex3f( 30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 1.0f);
gl.glVertex3f( 30.0f, 30.0f, 30.0f);
gl.glTexCoord2f(0.0f, 1.0f);
gl.glVertex3f(-30.0f, 30.0f, 30.0f);
...

gl.glEnd();
// 停止貼圖
cubeTexture.disable();

請參考以下範例。

// 實作GLEventListener介面之方法
// 初始化JOGL
public void init(GLAutoDrawable drawable) {
gl = drawable.getGL();

gl.glShadeModel(GL.GL_SMOOTH);
gl.glEnable(GL.GL_DEPTH_TEST);
gl.glEnable(GL.GL_CULL_FACE);
gl.glFrontFace(GL.GL_CCW);

gl.glEnable(GL.GL_LIGHTING);

// Light 0
gl.glLightfv(GL.GL_LIGHT0, GL.GL_DIFFUSE, diffuseLight, 0);
gl.glLightfv(GL.GL_LIGHT0, GL.GL_SPECULAR, specularLight, 0);
gl.glLightfv(GL.GL_LIGHT0, GL.GL_POSITION, lightPosition, 0);
gl.glLightf(GL.GL_LIGHT0, GL.GL_SPOT_CUTOFF, 40.0f);
gl.glLightf(GL.GL_LIGHT0, GL.GL_SPOT_EXPONENT, 80.0f);

// Light 1
gl.glLightfv(GL.GL_LIGHT1, GL.GL_DIFFUSE, diffuseMaterial, 0);
gl.glLightfv(GL.GL_LIGHT1, GL.GL_SPECULAR, diffuseMaterial, 0);
gl.glLightfv(GL.GL_LIGHT1, GL.GL_POSITION, lightPositionR, 0);

// 啟用光源
gl.glEnable(GL.GL_LIGHT0);
gl.glEnable(GL.GL_LIGHT1);

gl.glEnable(GL.GL_COLOR_MATERIAL);
gl.glColorMaterial(GL.GL_FRONT, GL.GL_AMBIENT_AND_DIFFUSE);

// 設定物體的材質
gl.glMaterialfv(GL.GL_FRONT, GL.GL_SPECULAR, specularLight, 0);
gl.glMateriali(GL.GL_FRONT, GL.GL_SHININESS, 128);

// 以目前之顏色清除視窗
gl.glClearColor(0.0f, 0.0f, 0.0f, 0.0f);

// 載入圖像以作為貼圖之用
cubeTexture = loadTexture("opengl.jpg");
}

// 載入圖像以作為貼圖之用
private Texture loadTexture(String filename) {
com.sun.opengl.util.texture.Texture tex = null;

// Get current classloader
ClassLoader cl = this.getClass().getClassLoader();

try {
// 載入圖像檔案
tex = com.sun.opengl.util.texture.TextureIO.newTexture(
cl.getResourceAsStream("images/" + filename),
false, TextureIO.JPG);

// 設定Texture的參數
tex.setTexParameteri(GL.GL_TEXTURE_WRAP_S, GL.GL_REPEAT);
tex.setTexParameteri(GL.GL_TEXTURE_WRAP_T, GL.GL_REPEAT);
tex.setTexParameteri(GL.GL_TEXTURE_MAG_FILTER, GL.GL_LINEAR);
tex.setTexParameteri(GL.GL_TEXTURE_MIN_FILTER, GL.GL_LINEAR);
}
catch(Exception e) {
System.out.println("Error loading texture " + filename);
}

return tex;
}

// 繪製圖形
public void display(GLAutoDrawable drawable) {
gl = drawable.getGL();

// increase rotation values
objectXRot += 0.5f;
objectYRot += 1.0f;
objectZRot += 0.5f;

// clear screen and depth buffer
gl.glClear(GL.GL_COLOR_BUFFER_BIT | GL.GL_DEPTH_BUFFER_BIT);

// 載入單位矩陣
gl.glLoadIdentity();

// Move everything back to (0, 0, -150)
gl.glTranslatef(0.0f, 0.0f, -150.0f);

// 複製目前之矩陣至堆疊最上層
gl.glPushMatrix();

// 設定目前繪圖顏色
gl.glColor3f(1.0f, 1.0f, 1.0f);
// 沿x座標旋轉指定角度
gl.glRotatef(objectXRot, 1.0f, 0.0f, 0.0f);
// 沿y座標旋轉指定角度
gl.glRotatef(objectYRot, 0.0f, 1.0f, 0.0f);
// 沿z座標旋轉指定角度
gl.glRotatef(objectZRot, 0.0f, 0.0f, 1.0f);

drawCube();

// 自堆疊最上層移除矩陣
gl.glPopMatrix();
// 即刻執行JOGL指令
gl.glFlush();

drawable.swapBuffers();
}

// 當視窗大小改變時
public void reshape(GLAutoDrawable drawable,
int x, int y, int width, int height) {

GL gl = drawable.getGL();

if (height == 0)
height = 1;

// 設定視界大小
gl.glViewport(0, 0, width, height);

// 設定座標系統
gl.glMatrixMode(GL.GL_PROJECTION);
// 載入單位矩陣
gl.glLoadIdentity();

// 設定透視度
glu.gluPerspective(54.0, (double)width/(double)height, 1.0, 1000.0);

// 設定座標系統
gl.glMatrixMode(GL.GL_MODELVIEW);
// 載入單位矩陣
gl.glLoadIdentity();
}

private void drawCube(){
float[] cubeColor = { 1.0f, 1.0f, 1.0f, 1.0f };

gl.glMaterialfv(GL.GL_FRONT, GL.GL_SPECULAR, cubeColor, 0);
gl.glMaterialfv(GL.GL_FRONT, GL.GL_AMBIENT_AND_DIFFUSE, cubeColor, 0);
gl.glMaterialf(GL.GL_FRONT, GL.GL_SHININESS, 50.0f);

gl.glEnable(GL.GL_TEXTURE_2D);
gl.glTexEnvf(GL.GL_TEXTURE_ENV,
GL.GL_TEXTURE_ENV_MODE, GL.GL_MODULATE);

// 啟用貼圖
cubeTexture.enable();
// 繫結貼圖
cubeTexture.bind();

gl.glBegin(GL.GL_QUADS);

// front
// 設定物體表面的法線
gl.glNormal3f(0.0f, 0.0f, 1.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f); gl.glVertex3f(-30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 0.0f); gl.glVertex3f( 30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f( 30.0f, 30.0f, 30.0f);
gl.glTexCoord2f(0.0f, 1.0f); gl.glVertex3f(-30.0f, 30.0f, 30.0f);

// back
// 設定物體表面的法線
gl.glNormal3f(0.0f, 0.0f, -1.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f); gl.glVertex3f( 30.0f, -30.0f, -30.0f);
gl.glTexCoord2f(1.0f, 0.0f); gl.glVertex3f(-30.0f, -30.0f, -30.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f(-30.0f, 30.0f, -30.0f);
gl.glTexCoord2f(0.0f, 1.0f); gl.glVertex3f( 30.0f, 30.0f, -30.0f);

// top
// 設定物體表面的法線
gl.glNormal3f(0.0f, 1.0f, 0.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f); gl.glVertex3f(-30.0f, 30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 0.0f); gl.glVertex3f( 30.0f, 30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f( 30.0f, 30.0f, -30.0f);
gl.glTexCoord2f(0.0f, 1.0f); gl.glVertex3f(-30.0f, 30.0f, -30.0f);

// bottom
// 設定物體表面的法線
gl.glNormal3f(0.0f, -1.0f, 0.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f); gl.glVertex3f(-30.0f, -30.0f, -30.0f);
gl.glTexCoord2f(1.0f, 0.0f); gl.glVertex3f( 30.0f, -30.0f, -30.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f( 30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(0.0f, 1.0f); gl.glVertex3f(-30.0f, -30.0f, 30.0f);

// left
// 設定物體表面的法線
gl.glNormal3f(-1.0f, 0.0f, 0.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f); gl.glVertex3f(-30.0f, -30.0f, -30.0f);
gl.glTexCoord2f(1.0f, 0.0f); gl.glVertex3f(-30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f(-30.0f, 30.0f, 30.0f);
gl.glTexCoord2f(0.0f, 1.0f); gl.glVertex3f(-30.0f, 30.0f, -30.0f);

// right
// 設定物體表面的法線
gl.glNormal3f(1.0f, 0.0f, 0.0f);
// 設定Texture的座標與頂點（Vertex）
gl.glTexCoord2f(0.0f, 0.0f); gl.glVertex3f(30.0f, -30.0f, 30.0f);
gl.glTexCoord2f(1.0f, 0.0f); gl.glVertex3f(30.0f, -30.0f, -30.0f);
gl.glTexCoord2f(1.0f, 1.0f); gl.glVertex3f(30.0f, 30.0f, -30.0f);
gl.glTexCoord2f(0.0f, 1.0f); gl.glVertex3f(30.0f, 30.0f, 30.0f);

gl.glEnd();
// 停止貼圖
cubeTexture.disable();

gl.glDisable(GL.GL_TEXTURE_2D);
}

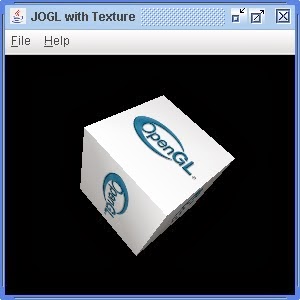

【執行結果】

【參考資料】

[1] Java Platform, Standard Edition 7, API Specification.
[2] JOGL.
[3] 黃嘉輝，完全探索Java遊戲程式設計，上奇資訊。
