JavaFX 3D - Cylinder

繼上一篇JavaFX 3D - Box，本篇將介紹Cylinder類別。

Cylinder類別用以建立圓柱體，其建構函式如下，分別由height與radius參數設定圓柱體的高度與半徑，此外divisions參數設定圓柱體的分割等分，以產生不同類型的立方柱體，請參考後續範例：

  public Cylinder()
  public Cylinder(double radius, double height)
  public Cylinder(double radius, double height, int divisions)

並提供以下方法：

• getHeight()：取得圓柱體的高度。
• setHeight()：設定圓柱體的高度。
• getRadius()：取得圓柱體的半徑。
• setRadius()：設定圓柱體的半徑。
• getDivisions()：取得圓柱體的分割等分。

請參考以下範例分別示範以setCullFace()與setDrawMode()方法不同的組合所產生的效果：

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100);
// 以Wireframe方式呈現
cylinder.setDrawMode(DrawMode.LINE);
// 不省略
cylinder.setCullFace(CullFace.NONE);
// 平移Cylinder物件
cylinder.setLayoutX(150);
cylinder.setLayoutY(150);
// 旋轉Cylinder物件
cylinder.getTransforms().add(new Rotate(20,Rotate.X_AXIS));
cylinder.getTransforms().add(new Rotate(10,Rotate.Z_AXIS));
cylinder.getTransforms().add(new Rotate(30,Rotate.Y_AXIS));

Group root = new Group();
root.getChildren().add(cylinder);
...

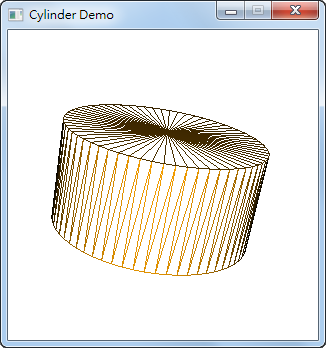

【執行結果】

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100);
// 以Wireframe方式呈現
cylinder.setDrawMode(DrawMode.LINE);
// 省略Back Face
cylinder.setCullFace(CullFace.BACK);
...

【執行結果】

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100);
// 以Wireframe方式呈現
cylinder.setDrawMode(DrawMode.LINE);
// 省略Front Face
cylinder.setCullFace(CullFace.FRONT);
...

【執行結果】

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100);
// 以填滿方式呈現
cylinder.setDrawMode(DrawMode.FILL);
// 省略Back Face
cylinder.setCullFace(CullFace.BACK);
...

【執行結果】

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100);
// 以填滿方式呈現
cylinder.setDrawMode(DrawMode.FILL);
// 省略Front Face
cylinder.setCullFace(CullFace.FRONT);
...

【執行結果】

以下範例示範setMaterial()方法設定貼圖：

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100);

Image image = new Image(
  getClass().getResourceAsStream("images/Javafx.png"));

// 設定材質
PhongMaterial material = new PhongMaterial();
// 設定貼圖
material.setDiffuseMap(image);
...

【執行結果】

divisions參數用以設定圓柱體的分割等分，以下是以Cylinder建構函式設定圓柱體的切割為八角柱體 (Octagonal Prism)：

// 建立Cylinder物件
Cylinder cylinder = new Cylinder(100, 100, 8);

Image image = new Image(
  getClass().getResourceAsStream("images/Javafx.png"));

// 設定材質
PhongMaterial material = new PhongMaterial();
// 設定貼圖
material.setDiffuseMap(image);
...

【執行結果】

此外，可加入滑鼠事件，當滑鼠移動時 (Mouse Moved)，藉由Rotate類別旋轉物件：

scene.setOnMouseMoved((MouseEvent e) -> {
  newX = e.getX();
  if (Math.abs(newX - oldX) > 5) {
    cylinder.getTransforms().add(
      new Rotate(newX - oldX, Rotate.X_AXIS));
    oldX = newX;
  }

  newY = e.getY();
  if (Math.abs(newY - oldY) > 5) {
    cylinder.getTransforms().add(
      new Rotate(newY - oldY, Rotate.Y_AXIS));
    oldY = newY;
  }
});
...

亦可試著以Timeline類別設定時間軸，以產生動畫效果：

final Timeline timeline = new Timeline(
  new KeyFrame(Duration.millis(50), new EventHandler() {

  double deltaX = 20.0, deltaY = 30.0, deltaZ = 10.0;

  @Override public void handle(final ActionEvent e) {
    cylinder.getTransforms().add(new Rotate(deltaX, Rotate.X_AXIS));
    deltaX += 10;
    cylinder.getTransforms().add(new Rotate(deltaY, Rotate.Y_AXIS));
    deltaY += 10;
    cylinder.getTransforms().add(new Rotate(deltaZ, Rotate.Z_AXIS));
    deltaZ += 10;
  }
}));

timeline.setCycleCount(Timeline.INDEFINITE);
timeline.play();
...

【參考資料】

[1] 黃嘉輝，深入研究JavaFX 2。
[2] 黃嘉輝，JavaFX遊戲程式設計。
[3] Java Official Web Site：http://www.oracle.com/technetwork/java/index.html
[4] JavaFX：http://www.oracle.com/technetwork/java/javafx
[5] JavaFX 8.0 API Specification.
[6] Java Platform, Standard Edition 8 API Specification.
[7] JDK 8 Certified System Configurations.
[8] H. M. Cundy, A. P. Rollett, Mathematical Models, Tarquin Publications, 1981.
[9] G. Sellers, R. S. Wright, N. Haemel, OpenGL SuperBible: Comprehensive Tutorial and Reference (6th Edition), Addison-Wesley Professional, 2013.

© Chia-Hui Huang
