JavaFX 3D - Rhombicosidodecahedron

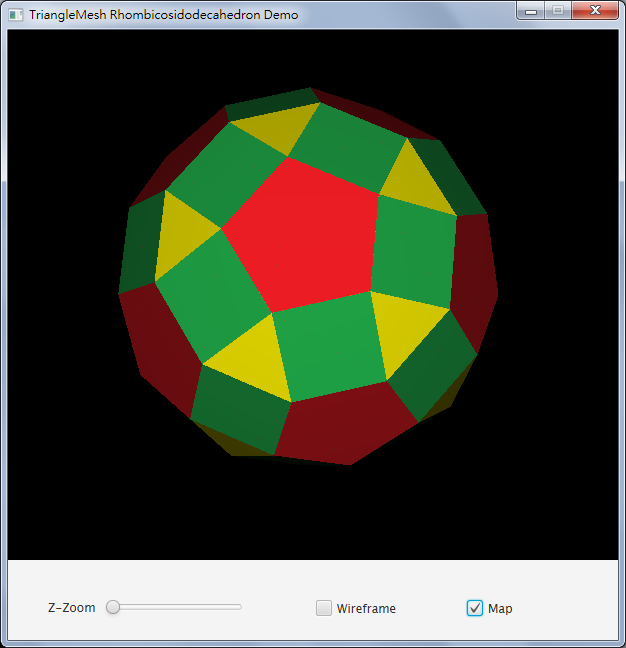

以下是以JavaFX 8的TriangleMesh類別建構之Rhombicosidodecahedron (小斜方截半二十面體),屬於Archimedean Solid (阿基米德立體)。

The Archimedean solids are a set of 13 polyhedra described by Pappus of Alexandria around 340 AD. Each solid is a convex polyhedron whose faces are regular polygons of two or more types that meet in the same pattern around each vertex. Each has polyhedral group, tetrahedral, octahedral, or icosahedral, rotational symmetry.


float C0 = length * (float) (1.0 + Math.sqrt(5.0)) / 4.0f;
float C1 = length * (float) (3.0 + Math.sqrt(5.0)) / 4.0f;
float C2 = length * (float) (1.0 + Math.sqrt(5.0)) / 2.0f;
float C3 = length * (float) (5.0 + Math.sqrt(5.0)) / 4.0f;
float C4 = length * (float) (2.0 + Math.sqrt(5.0)) / 2.0f;
float C5 = length * 0.5f;

// 建立TriangleMesh
TriangleMesh trianglemesh = new TriangleMesh();

// 設定頂點座標
trianglemesh.getPoints().addAll(
    C5,   C5,   C4,
    C5,   C5,  -C4,
    C5,  -C5,   C4,
    C5,  -C5,  -C4,
   -C5,   C5,   C4,
   -C5,   C5,  -C4,
   -C5,  -C5,   C4,
   -C5,  -C5,  -C4,
    C4,   C5,   C5,
    C4,   C5,  -C5,
    C4,  -C5,   C5,
    C4,  -C5,  -C5,
   -C4,   C5,   C5,
   -C4,   C5,  -C5,
   -C4,  -C5,   C5,
   -C4, - C5,  -C5,
    C5,   C4,   C5,
    C5,   C4,  -C5,
    C5,  -C4,   C5,
    C5,  -C4,  -C5,
   -C5,   C4,   C5,
   -C5,   C4,  -C5,
   -C5,  -C4,   C5,
   -C5,  -C4,  -C5,
  0.0f,   C1,   C3,
  0.0f,   C1,  -C3,
  0.0f,  -C1,   C3,
  0.0f,  -C1,  -C3,
    C3, 0.0f,   C1,
    C3, 0.0f,  -C1,
   -C3, 0.0f,   C1,
   -C3, 0.0f,  -C1,
    C1,   C3, 0.0f,
    C1,  -C3, 0.0f,
   -C1,   C3, 0.0f,
   -C1,  -C3, 0.0f,
    C1,   C0,   C2,
    C1,   C0,  -C2,
    C1,  -C0,   C2,
    C1,  -C0,  -C2,
   -C1,   C0,   C2,
   -C1,   C0,  -C2,
   -C1,  -C0,   C2,
   -C1,  -C0,  -C2,
    C2,   C1,   C0,
    C2,   C1,  -C0,
    C2,  -C1,   C0,
    C2,  -C1,  -C0,
   -C2,   C1,   C0,
   -C2,   C1,  -C0,
   -C2,  -C1,   C0,
   -C2,  -C1,  -C0,
    C0,   C2,   C1,
    C0,   C2,  -C1,
    C0,  -C2,   C1,
    C0,  -C2,  -C1,
   -C0,   C2,   C1,
   -C0,   C2,  -C1,
   -C0,  -C2,   C1,
   -C0,  -C2,  -C1
);

// 設定貼圖座標
trianglemesh.getTexCoords().addAll(
  0.0f, 0.0f, // 0
  0.5f, 0.0f, // 1
  1.0f, 0.0f, // 2
  0.0f, 0.5f, // 3
  0.5f, 0.5f, // 4
  1.0f, 0.5f, // 5
  0.0f, 1.0f, // 6
  0.5f, 1.0f, // 7
  1.0f, 1.0f  // 8
);

// 設定各三角形的面
trianglemesh.getFaces().addAll(
  24, 1,  4, 5,  0, 2,
  25, 1,  1, 5,  5, 2,
  26, 1,  2, 5,  6, 2,
  27, 1,  7, 5,  3, 2,
  28, 1, 10, 5,  8, 2,
  29, 1,  9, 5, 11, 2,
  30, 1, 12, 5, 14, 2,
  31, 1, 15, 5, 13, 2,
  32, 1, 17, 5, 16, 2,
  33, 1, 18, 5, 19, 2,
  34, 1, 20, 5, 21, 2,
  35, 1, 23, 5, 22, 2,
  36, 1, 44, 5, 52, 2,
  37, 1, 53, 5, 45, 2,
  38, 1, 54, 5, 46, 2,
  39, 1, 47, 5, 55, 2,
  40, 1, 56, 5, 48, 2,
  41, 1, 49, 5, 57, 2,
  42, 1, 50, 5, 58, 2,
  43, 1, 59, 5, 51, 2,
  24, 3,  0, 7, 36, 4,
  24, 3, 36, 7, 52, 4,
  24, 3, 56, 7, 40, 4,
  24, 3, 40, 7,  4, 4,
  25, 3,  5, 7, 41, 4,
  25, 3, 41, 7, 57, 4,
  25, 3, 53, 7, 37, 4,
  25, 3, 37, 7,  1, 4,
  26, 3,  6, 7, 42, 4,
  26, 3, 42, 7, 58, 4,
  26, 3, 54, 7, 38, 4,
  26, 3, 38, 7,  2, 4,
  27, 3,  3, 7, 39, 4,
  27, 3, 39, 7, 55, 4,
  27, 3, 59, 7, 43, 4,
  27, 3, 43, 7,  7, 4,
  28, 3,  8, 7, 44, 4,
  28, 3, 44, 7, 36, 4,
  28, 3, 38, 7, 46, 4,
  28, 3, 46, 7, 10, 4,
  29, 3, 11, 7, 47, 4,
  29, 3, 47, 7, 39, 4,
  29, 3, 37, 7, 45, 4,
  29, 3, 45, 7,  9, 4,
  30, 3, 14, 7, 50, 4,
  30, 3, 50, 7, 42, 4,
  30, 3, 40, 7, 48, 4,
  30, 3, 48, 7, 12, 4,
  31, 3, 13, 7, 49, 4,
  31, 3, 49, 7, 41, 4,
  31, 3, 43, 7, 51, 4,
  31, 3, 51, 7, 15, 4,
  32, 3, 16, 7, 52, 4,
  32, 3, 52, 7, 44, 4,
  32, 3, 45, 7, 53, 4,
  32, 3, 53, 7, 17, 4,
  33, 3, 19, 7, 55, 4,
  33, 3, 55, 7, 47, 4,
  33, 3, 46, 7, 54, 4,
  33, 3, 54, 7, 18, 4,
  34, 3, 21, 7, 57, 4,
  34, 3, 57, 7, 49, 4,
  34, 3, 48, 7, 56, 4,
  34, 3, 56, 7, 20, 4,
  35, 3, 22, 7, 58, 4,
  35, 3, 58, 7, 50, 4,
  35, 3, 51, 7, 59, 4,
  35, 3, 59, 7, 23, 4,
   0, 3,  4, 7,  6, 4,
   0, 3,  6, 7,  2, 4,
   1, 3,  3, 7,  7, 4,
   1, 3,  7, 7,  5, 4,
   8, 3, 10, 7, 11, 4,
   8, 3, 11, 7,  9, 4,
  12, 3, 13, 7, 15, 4,
  12, 3, 15, 7, 14, 4,
  16, 3, 17, 7, 21, 4,
  16, 3, 21, 7, 20, 4,
  18, 3, 22, 7, 23, 4,
  18, 3, 23, 7, 19, 4,
  24, 0, 52, 4, 16, 1,
  24, 0, 16, 4, 20, 1,
  24, 0, 20, 4, 56, 1,
  25, 0, 57, 4, 21, 1,
  25, 0, 21, 4, 17, 1,
  25, 0, 17, 4, 53, 1,
  26, 0, 58, 4, 22, 1,
  26, 0, 22, 4, 18, 1,
  26, 0, 18, 4, 54, 1,
  27, 0, 55, 4, 19, 1,
  27, 0, 19, 4, 23, 1,
  27, 0, 23, 4, 59, 1,
  28, 0, 36, 4,  0, 1,
  28, 0,  0, 4,  2, 1,
  28, 0,  2, 4, 38, 1,
  29, 0, 39, 4,  3, 1,
  29, 0,  3, 4,  1, 1,
  29, 0,  1, 4, 37, 1,
  30, 0, 42, 4,  6, 1,
  30, 0,  6, 4,  4, 1,
  30, 0,  4, 4, 40, 1,
  31, 0, 41, 4,  5, 1,
  31, 0,  5, 4,  7, 1,
  31, 0,  7, 4, 43, 1,
  32, 0, 44, 4,  8, 1,
  32, 0,  8, 4,  9, 1,
  32, 0,  9, 4, 45, 1,
  33, 0, 47, 4, 11, 1,
  33, 0, 11, 4, 10, 1,
  33, 0, 10, 4, 46, 1,
  34, 0, 49, 4, 13, 1,
  34, 0, 13, 4, 12, 1,
  34, 0, 12, 4, 48, 1,
  35, 0, 50, 4, 14, 1,
  35, 0, 14, 4, 15, 1,
  35, 0, 15, 4, 51, 1
);

// 設定各面的平滑參數
trianglemesh.getFaceSmoothingGroups().addAll(
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0,
  0, 0, 0, 0
);

// 建立MeshView
MeshView meshview;

meshview = new MeshView(createMesh(70));
...
